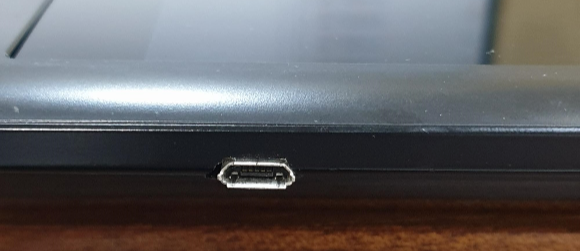

이놈의 고질병인 완전방전 후 충전 어려움 문제와 충전단자의 노후로 인한 접촉불량 등의 문제로 고생하다 micro 5핀 usb 단자를 이식하는 블로그를 보고 나도 해볼까 하고 뜯어놓고는 근 1년 가까지 방치하다 오늘 시간이 나서 마무리를 지었다. 뭐 별로 이쁘게 되지는 않았고 중간에 케이스 갈다가 배터리까지 살짝 갈아서 아차싶었는데 다행히도 부팅되었고, 충전 잘 되고있다.
이제 거의 필요없겠지만서도 혹시나 싶어서 필요한 정보를 몇 가지 모아둔다.
5핀 usb 단자 배선문제:

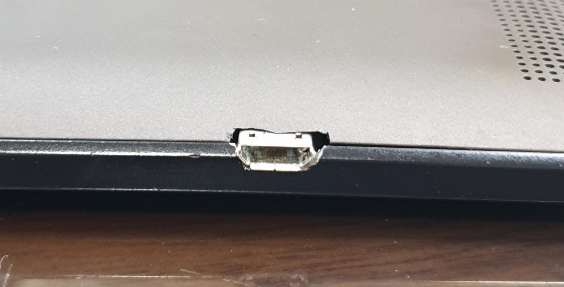

위의 아래사진 처럼 놓았을 때 좌측부터 1번 핀이다. 기판쪽에서 본다면 당연히 방향이 바뀌어 우측이 1번핀.
| Pin | Name | Color | Notes |
| 1 | VBUS(VCC) | Red | Power. Nominal 5.0V |
| 2 | D- | White | Data - |
| 3 | D+ | Green | Data + |
| 4 | ID | - | Micro A - Ground : Type B - NC |
| 5 | GND | Black | Ground |
| Shell | Shield | - | Drain |
누크 열고 기판에 선 연결할 때:
아랫쪽 기판에 친절하게 D- D+ ID GND 인쇄되어있고 납땜할 수 있게 동판도 노출되어있다.
전원은 우측기판 길다란 테잎을 때면 VBUS라고 되어있다. VBUS=VCC
기판에 납땜자리가 있는데 원래 뭐가 붙어있던 데가 아니라 잘 안붙는다. 미리 플럭스를 발라놓아야 납땜이 가능하다.
연결하는 선은 에나멜선으로도 충분하다. 전원선은 랜선 하나 따서 연결.
